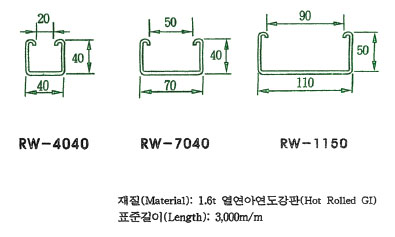

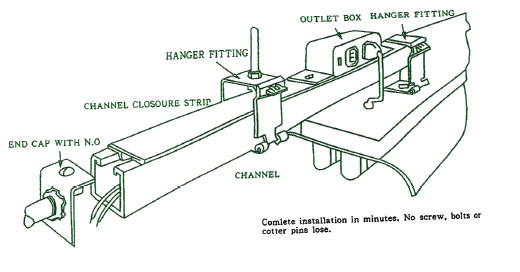

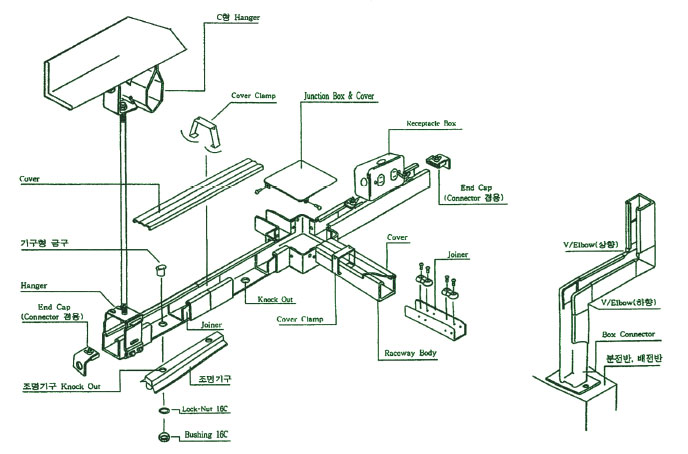

기구설치용 KNOCK OUT 바닥면에 200mm 간격으로 설치되어 있으며 특수한 길이, 표면처리, 폭 등의 필요하신 경우에는 폐사와 협의해 주시기 바랍니다.

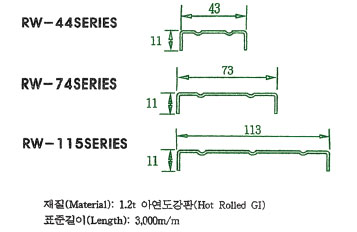

카바
RACEWAY에 포설되는 전선을 보호하기 위해서는 COVER는 OUT TYPE으로서 간편하게 조립할 수 있는 구조이며 COVER CLAMP를 사용하여 COVER를 BODY와 고정시키십시오.

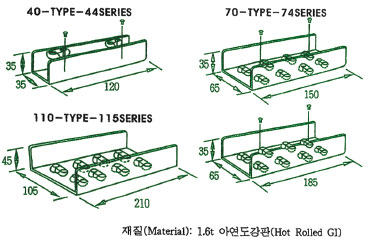

연결대
RACEWAY BODY의 연결금구이며, SYSTEM의 외관을 위하여 내부접속방식으로 되어있습니다. 연결되는 BODY 끝단부 양쪽에 JOINER길이의 1/2씩 넣은 다음에 조립되어 있는 볼트를 조이면 JOINER SIDE 부분이 BODY의 날개 속으로 밀어 올려져 안전하게 접속됩니다.

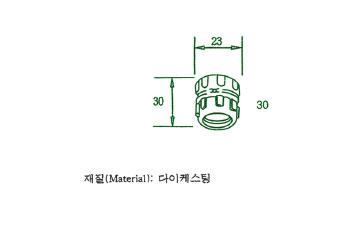

기구용 금구 (EQUIPMENT STEEL FITTING)
RACEWAY LINE에 형광등을 설치하는 경우에 사용되는 금구입니다. RACEWAY BODY 바닥에 있는 구멍을 KNOCK OUT 시킨 후 이 금구의 CONNECTOR를 RACEWAY 바닥홀과 형광등 홀을 관통 시킨 후 KNOCK NUT와 BUSHING을 결합하여 RACEWAY LINE에 포설되는 전선의 형광들을 고정시킵니다. 이 금구는 RACEWAY LINE에 포설되는 전선의 형광등에의 인입시 전선을 보호하는 기능도 갖고 있습니다.

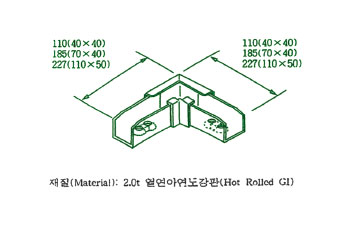

수평 엘보 (아웃 타입)
이 금구는 RACEWAY LINE이 위에서 아래로 수직으로 내려오며 90도로 방향을 전환하는 경우에 사용합니다. 이 금구와 BOLT와의 접속방법은 이 금구에 조립되어 있는 BOLT를 조이면 됩니다.

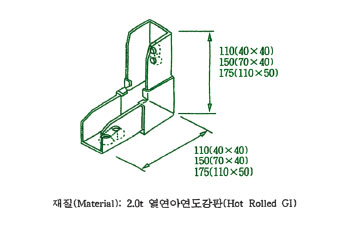

수직 엘보 (인 타입)
이 금구는 RACEWAY LINE이 위에서 아래로 수직으로 올라가며 90도로 방향을 전환하는 경우에 사용합니다. 이 금구와 BODY와의 접속방법은 이 금구에 조립되어 있는 BOLT를 조이면 됩니다.

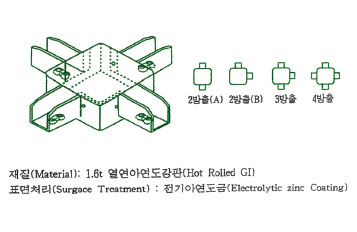

졍션 1,2,3,4 방출구
이 금구는 RACEWAY LINE이 수평상태에서 분기의 모양이 "L"자형, "T"자형, "+"자형인 경우에 사용합니다. BODY와의 접속방법은 이 금구에 조립되어 있는 BOLT를 조이면 됩니다.

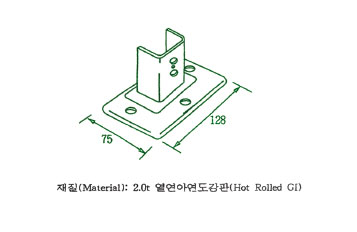

박스 콘넥타
이 금구는 RACEWAY LINE이 분전함이나 정보, 통신형 PANEL에 연결되는 경우 사용합니다. 시공시에 RACEWAY LINE을 기둥이나 벽체까지 연결 가능한 경우에는 BOX CONNECTOR를 벽체에 고정시키고 RACEWAY LINE과 연결하면 LINE의 흔들림을 방지할 수 있습니다.

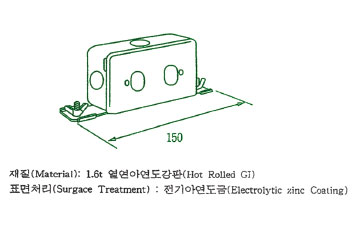

승압 콘센트 박스
이 금구는 RACEWAY LINE 중간 중간에 콘센트, 전화용 OUTLET, 정보통신용 OUTLET등을 설치하여 필요한 용도에 사용할 수 있도록 제작된 BOX입니다. BOX 규격은 스위치 BOX 기준입니다.

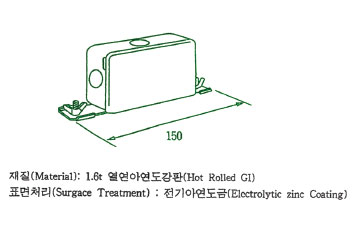

스위치 박스
이 금구는 전선의 중간접속, 분기, 외부와의 연결 등이 필요할 때와 장차 예상되는 OUTLET등을 위하여사용합니다. BOX규격은 스위치 BOX 기준입니다.

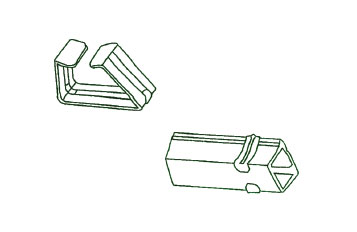

카바 클립
RACEWAY 신형 COVER 사용시 COVER 고정용으로 사용합니다.

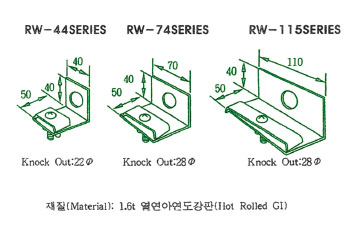

엔드 캡
RACEWAY의 BODY 끝단부에 사용하며 BODY SIDE 끝단부 절곡 부분에 END CAP 날개 부분을 걸어놓은 상태에서 상부의 나비 NUT 조여 완전하여 고정시킵니다. 또한 SIDE 부분에는 KNOCK OUT 할 수 있는 구멍 (70X40, 110X50 SERIES는 22mm 전선관, 40X40 SERIES는 16m/m 전선관을 연결할 수 있다.)이 있어서 전선관과 직접연결이 가능한 구조로 되어있습니다.

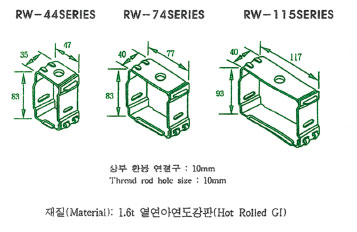

"A" 행거
천정 및 H-BEAM에 고정된 환봉(전산볼트)에 걸어 RACEWAY LINE을 지지하는 금구이며 환봉과 NUT의 규격은 9와 12를 사용하셔야 합니다. 또한 HANGER 개페는 SIDE OPEN 방식이고 상부와 옆면으로 동시에 힘을 가하지 않는 한 열리지 않도록 특수하게 요철 가공처리 되어 있습니다.
